Konfigurasi Virtual Trunking Protocol

 Assalamualaikum Warahmatullahi Wabarakatuh.

Halo teman-teman,

Pada kesempatan kali ini kita akan melanjutkan pembahasan kita dalam BAB Switching, nah kalau sebelumnya kita sudah membahas tentang konfigurasi Switch Virtual Interface, yang dimana konfigurasi tersebut sama saja dengan InteVLAN, namun bedanya ada dengan menggunakan perangkat MLS, dan dikesempatan kali ini kita akan mengkonfigurasikan Virtual Trunking Protocol, untuk lebih jelasnya bisa kalian scroll kebawah, dan semoga bisa bermanfaat...

VTP (Vlan Trunking Protocol)

VTP atau VLAN Trunking Protocol, merupakan suatu protokol yang digunakan untuk menerapkan VLAN secara otomatis ke switch lain yang mengaktifkan VTP. VTP akan memudahkan kita untuk membuat VLAN di banyak perangkat switch. Ada tiga jenis mode VTP yang bisa kita gunakan:

• VTP Server: VTP Server bisa menambahkan, membuat, dan menghapus VLAN. Server juga memiliki sifat forward dan sinkronisasi VLAN. Forward berarti bisa meneruskan VLAN yang telah dibuat. Sinkronisasi berarti menerima dan menyamakan VLAN yang sudah dibuat.

• VTP Client: VTP Client tidak bisa menambahkan, membuat, dan menghapus VLAN sendiri. Tetapi, client memiliki dua sifat yang sama seperti VTP Server, yaitu forward dan sinkronisasi.

• VTP Transparent: Jika VTP Transparent ingin membuat VLAN tambahan, maka VLAN tersebut bersifat local dan hanya akan muncul di perangkat itu sendiri. VTP Transparent hanya bisa meneruskan VLAN dari server, tetapi tidak bisa mensinkronkan VLAN dari server.

           VTP Server             VTP Client      VTP Transparent

Add/Remove VLAN	Yes	No	Only Local
Sinkronisasi	Yes	Yes	No
Forwarding	Yes	Yes	Yes

Untuk melakukan konfigurasi VTP, kita harus pastikan bahwa semua switch sudah saling terhubung. Kita dapat melakukan hal tersebut dengan mengaktifkan trunk pada interface yang menuju ke switch.

SW-Server:

Server(config)#interface fa0/1  Server(config-if)#switchport mode trunk

SW-Transparent:

Transparent(config)#interface range fa0/1-2  Transparent(config-if-range)#switchport mode trunk

SW-Client:

Client(config)#interface fa0/1  Client(config-if)#switchport mode trunk

Kemudian untuk melakukan konfigurasi VTP, ada tiga hal yang perlu kita perhatikan. Yaitu mode VTP, domain, dan password. Kita harus menyamakan domain dan password agar VTP bisa berjalan di semua perangkat switch.

• VTP Mode (x): Perintah untuk merubah switch ke mode server

• VTP Domain: Perintah untuk menambahkan domain di VTP

• VTP Password: Perintah untuk menambahkan password

VTP Server:

Server(config-if)#vtp mode server  Device mode already VTP SERVER. Server(config)#vtp domain LALU  Changing VTP domain name from NULL to LALU Server(config)#vtp password 123  Setting device VLAN database password to 123

VTP Transparent:

Transparent(config-if-range)#vtp mode transparent  Setting device to VTP TRANSPARENT mode.  Transparent(config)#vtp domain LALU Changing VTP domain name from NULL to LALU Transparent(config)#vtp password 123  Setting device VLAN database password to 123

VTP Client:

Transparent(config-if-range)#vtp mode Client  Setting device to VTP CLIENT mode.  Transparent(config)#vtp domain LALU  Changing VTP domain name from NULL to LALU  Transparent(config)#vtp password 123  Setting device VLAN database password to 123

Selanjutnya kita akan membuat VLAN pada server untuk menguji VTP yang telah kita buat. Hasil yang kita dapat seharusnya; VTP Client mendapatkan sinkronisasi VLAN dari VTP Server, VTP Transparent tidak mendapatkan sinkronisasi VLAN dari VTP Server.

Membuat VLAN pada VTP Server:

Server(config)#vlan 10  Server(config-vlan)#vlan 20  Server(config-vlan)#vlan 30  Server(config-vlan)#vlan 40

VLAN pada VTP Server:

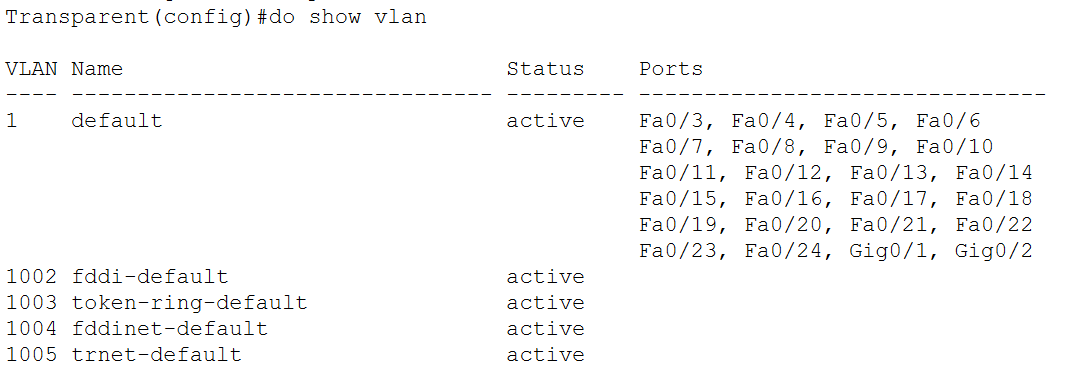

VLAN pada VTP Transparent:

VLAN pada VTP Client:

Jika kita lihat di switch VTP Transparent, maka tidak ada VLAN yang telah dibuat. Itu karena VTP Transparent tidak memiliki sifat sinkronisasi.

Namun jika kita ingin menambahkan VLAN pada VTP Transparent, VLAN tersebut tidak akan diteruskan ke Client. Hal tersebut dikarenakan sifat VLAN Lokal saja oleh VTP Transparent.

Menambah VLAN di VTP Transparent:

Transparent(config)#vlan 100    Transparent(config-vlan)#vlan 200 Transparent(config-vlan)#vlan 300

VLAN pada VTP Transparent:

Namun jika kita cek pada VTP Server dan VTP Client, mereka tidak akan memiliki VLAN 100, 200 dan 300.

VLAN pada VTP Server:

VLAN pada VTP Client:

VTP Revision Number

VTP Revision Number merupakan sistem penomoran yang menunjukan berapa banyaknya VTP telah ditambah, diubah, maupun dihapus. Revision Number akan bertambah secara otomatis apabila terdapat sebuah perubahan pada VLAN, seperti menambah, mengedit, maupun menghapus.

SW-Server:

Server(config)#do show vtp status VTP Version                     : 1 Configuration Revision          : 0 Maximum VLANs supported locally : 255 Number of existing VLANs        : 5 VTP Operating Mode              : Server VTP Domain Name                 : LALU VTP Pruning Mode                : Disabled VTP V2 Mode                     : Disabled VTP Traps Generation            : Disabled MD5 digest                      : 0x61 0xBF 0x65 0xCA 0x89 0xCC 0x5E 0x5D Configuration last modified by 0.0.0.0 at 3-1-93 00:00:47 Local updater ID is 0.0.0.0 (no valid interface found)

Configuration Revision merupakan jumlah revisi pada VTP. Dikarenakan kita belum menambahkan VLAN pada VTP, maka angka yang kita dapat pada Revision Number adalah 0.

Sekarang, kita akan coba untuk membuat 3 VLAN (VLAN 10,20, dan 30) dan menghapus VLAN 10 saja. Angka Revision Number yang akan kita dapatkan harusnya adalah 4, dikarenakan kita menambah 3 buah VLAN dan menghapus 1 VLAN.

Server(config)#vlan 10 Server(config-vlan)#vlan 20 Server(config-vlan)#vlan 30 Server(config-vlan)# Server(config-vlan)#no vlan 10

Selanjutnya, kita akan melakukan verifikasi Revision Number pada Switch VTP Server.

Server(config)#do show vtp status VTP Version                     : 1 Configuration Revision          : 4 Maximum VLANs supported locally : 255 Number of existing VLANs        : 7 VTP Operating Mode              : Server VTP Domain Name                 : LALU VTP Pruning Mode                : Disabled VTP V2 Mode                     : Disabled VTP Traps Generation            : Disabled MD5 digest                      : 0x0E 0xCD 0x86 0xC6 0x45 0x43 0x75 0x1C Configuration last modified by 0.0.0.0 at 3-1-93 00:03:56 Local updater ID is 0.0.0.0 (no valid interface found)

Lumayan mudah bukan,  dan mungkin segitua saja postingannya semoga kalian dapat mengerti ya. Boleh juga postingan ini dishare keteman teman atau kerabat kalian.

Oke cukup sekian postingan kali ini.

Jika dirasa bermanfaat silahkan share artikel ini! 😊

Wassalamualaikum Warahmatullahi Wabarakatuh
